Als führender Anbieter von Kompressorrotoren habe ich mich tief in die Feinheiten dieser lebenswichtigen Komponenten eingeteilt. In diesem Blog werde ich umfassende Einblicke in die Schwingungseigenschaften eines Kompressorrotors teilen, die sowohl für die Leistung als auch für die Zuverlässigkeit von entscheidender Bedeutung sind.
Kompressorrotoren verstehen
Kompressorrotoren stehen im Mittelpunkt der Kompressoren und spielen eine entscheidende Rolle im Komprimierungsprozess. Sie sind für das Zeichnen, Komprimieren und Entladungsgasen verantwortlich. DerKompressorrotorWir liefern mit Präzision und hochwertigen Qualitätsmaterialien, um eine optimale Leistung zu gewährleisten.
Vibrationseigenschaften
Eigenfrequenzen
Eine der grundlegenden Schwingungseigenschaften eines Kompressorrotors sind die Eigenfrequenzen. Eigenfrequenzen sind die Frequenzen, bei denen der Rotor bei der Anregung frei vibriert. Diese Frequenzen werden durch die Geometrie des Rotors, die Materialeigenschaften und die Randbedingungen des Rotors bestimmt. Beispielsweise hat ein Rotor mit einem größeren Durchmesser oder einer anderen Massenverteilung unterschiedliche Eigenfrequenzen im Vergleich zu einem kleineren oder unterschiedlich geformten Rotor.
Wenn sich die Betriebsgeschwindigkeit des Kompressors einer der Eigenfrequenzen des Rotors nähert, tritt ein Phänomen, das als Resonanz bezeichnet wird, auf. Resonanz kann zu übermäßigen Vibrationen führen, die zu vorzeitigen Verschleiß, erhöhten Geräuschpegeln und sogar katastrophalen Versagen des Kompressors führen können. Daher ist es wichtig, die Eigenfrequenzen des Rotors während der Entwurfsphase genau zu bestimmen und sicherzustellen, dass der Betriebsgeschwindigkeitsbereich diese kritischen Frequenzen vermeidet.
Unbalance -Schwingung
Unbalance ist eine der häufigsten Ursachen für Schwingung in Kompressorrotoren. Ein Ungleichgewicht tritt auf, wenn die Massenverteilung des Rotors nicht symmetrisch über seine Rotationsachse ist. Dies kann auf Herstellentoleranzen, materielle Inhomogenitäten oder Schäden während des Betriebs zurückzuführen sein.
Die Unbalance -Schwingung ist proportional zur Menge des Unwechsels und zum Quadrat der Rotationsgeschwindigkeit. Wenn der Rotor dreht, erzeugt die unausgeglichene Masse eine zentrifugale Kraft, die den Rotor vibriert. Diese Schwingung kann durch Schwingungssensoren nachgewiesen werden, die am Kompressorgehäuse installiert sind. Eine regelmäßige Ausgleich des Rotors ist erforderlich, um die Unwechselschwingung zu minimieren. Als Kompressor -Rotor -Lieferant bieten wir Ausgleichsdienste an, um sicherzustellen, dass unsere Rotoren den höchsten Qualitätsstandards entsprechen.
Kopplung - induzierte Vibration
Die Kopplung zwischen dem Kompressorrotor und dem Motor oder anderen Antriebsanlagen kann ebenfalls Vibrationen einführen. Eine Fehlausrichtung der Kupplung kann zusätzliche Kräfte und Momente am Rotor verursachen, was zu erhöhten Vibrationsniveaus führt. Es gibt zwei Haupttypen von Kopplungsfehlausrichtungen: Winkelfehlausrichtung und parallele Fehlausrichtung.
Winkelfehlausrichtung tritt auf, wenn die Achsen des Rotors und der Antriebswelle nicht parallel sind, während eine parallele Fehlausrichtung auftritt, wenn die Achsen parallel, aber ausgefallen sind. Beide Arten von Fehlausrichtung können erhebliche Schwingungen verursachen, die die Leistung und die Lebensdauer des Kompressors beeinflussen können. Die ordnungsgemäße Installation und Ausrichtung der Kupplung ist entscheidend, um die kuppling -induzierte Vibration zu minimieren.
Lager - verwandte Schwingung
Die Lager tragen den Kompressorrotor und lassen ihn reibungslos drehen. Lager können jedoch auch eine Schwingungsquelle sein. Abnutzungspunkte, falsche Schmierung oder Herstellungsdefekte in den Lagern können zu erhöhtem Vibrationsniveau führen.
Wenn beispielsweise die Lagerfreiheit zu groß ist, kann der Rotor übermäßige radiale Bewegung auftreten, was zu Vibrationen führt. Andererseits kann das Lager durch erhöhte Reibung hohe Frequenzschwingungen verursachen. Regelmäßige Inspektion und Aufrechterhaltung der Lager sind unerlässlich, um ihre ordnungsgemäße Funktion zu gewährleisten und die mit Lager stehende Vibrationen zu verringern.
Auswirkungen der Schwingung auf die Kompressorleistung
Übermäßige Schwingung in einem Kompressorrotor kann mehrere negative Auswirkungen auf die Gesamtleistung des Kompressors haben. Erstens kann es zu einem erhöhten Energieverbrauch führen. Die zusätzlichen Kräfte und Bewegungen, die durch Vibrationen verursacht werden, erfordern mehr Energie, was zu höheren Betriebskosten führt.
Zweitens kann eine Vibration die Kompressorkomponenten beschädigen. Die wiederholte Spannung und Dehnung des Rotors, der Lager und anderer Teile können zu Ermüdungsrissen führen, die schließlich dazu führen können, dass die Komponente ausfällt. Dies führt nicht nur zu kostspieligen Reparaturen, sondern führt auch zu ungeplanten Ausfallzeiten, was für industrielle Anwendungen ein wesentliches Problem sein kann.
Darüber hinaus kann eine Vibration auch die Qualität des Druckgas beeinflussen. Die durch Vibrationen verursachte Instabilität kann zu Schwankungen des Druck- und Durchflussrate des Druckgases führen, was möglicherweise nicht den Anforderungen der nachgeschalteten Prozesse entspricht.
Überwachung und Analyse der Vibration
Um den zuverlässigen Betrieb des Kompressors zu gewährleisten, sind eine kontinuierliche Überwachung und Analyse der Schwingungseigenschaften des Rotors erforderlich. Vibrationssensoren wie Beschleunigungsmesser werden normalerweise am Kompressorgehäuse installiert, um die Schwingungsniveaus zu messen.
Die von diesen Sensoren gesammelten Daten können unter Verwendung verschiedener Techniken wie der Zeit - Domänenanalyse und Frequenz - Domänenanalyse analysiert werden. Zeit - Domänenanalyse liefert Informationen über die Amplitude und Häufigkeit der Schwingungen über einen bestimmten Zeitraum. Frequenz - Domänenanalyse dagegen wandelt die zeitlichen Domänendaten in die Frequenzdomäne um und ermöglicht die Identifizierung spezifischer Schwingungsfrequenzen und deren Quellen.
Basierend auf den Analyseergebnissen können geeignete Maßnahmen ergriffen werden, um die Schwingungsprobleme anzugehen. Wenn die Analyse beispielsweise angibt, dass die Schwingung auf Unwucht zurückzuführen ist, kann der Rotor ausgeglichen werden. Wenn das Problem mit Lagerverschleiß zusammenhängt, können die Lager ersetzt werden.
Rolle von duktilem Eisen in Kompressorrotoren
Duktiles Eisen ist aufgrund seiner hervorragenden mechanischen Eigenschaften ein beliebtes Material für die Herstellung von Kompressorrotoren. Duktiles Eisen hat eine hohe Festigkeit, eine gute Duktilität und eine hervorragende Verschleißfestigkeit, wodurch es für die anspruchsvollen Betriebsbedingungen von Kompressoren geeignet ist.

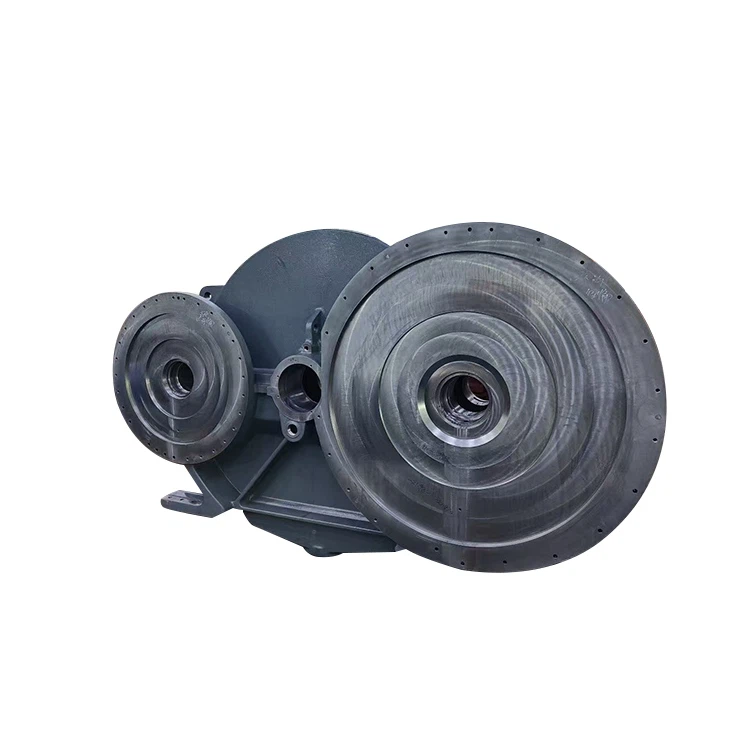

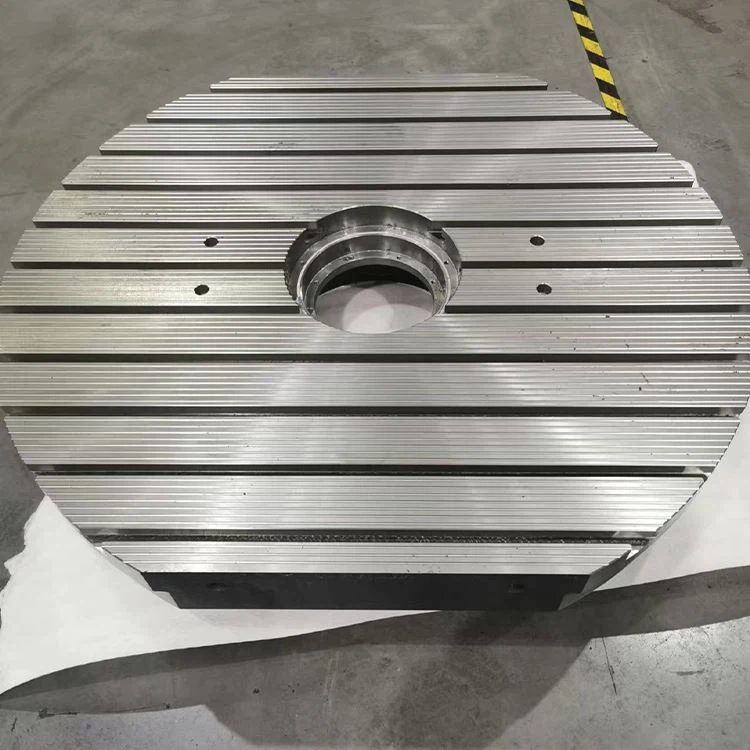

UnserDuktiles EisengussgetriebeUndDuktile Eisenteile Workbenchwerden auch aus hochwertigem duktilem Eisen hergestellt. Die Verwendung von duktilem Eisen in diesen Komponenten sorgt für die Haltbarkeit und Zuverlässigkeit, die für den reibungslosen Betrieb des Kompressors wesentlich sind.
Kontakt zur Beschaffung
Wenn Sie auf dem Markt für hochwertige Kompressorrotoren sind, sind wir hier, um Ihnen zu dienen. Unser Expertenteam verfügt über umfangreiche Erfahrung in der Gestaltung, Herstellung und Ausgleiche Kompressorrotoren. Wir bieten maßgeschneiderte Lösungen an, um Ihre spezifischen Anforderungen zu erfüllen. Egal, ob Sie einen einzelnen Rotor oder eine große Menge Rotoren benötigen, wir können Ihnen die besten Produkte und Dienstleistungen anbieten.
Kontaktieren Sie uns noch heute, um eine Beschaffungsdiskussion zu beginnen. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um die optimale Leistung Ihrer Kompressoren zu gewährleisten.
Referenzen
- Smith, JD (2018). Vibrationsanalyse von rotierenden Maschinen. New York: Wiley.
- Rao, SS (2019). Mechanische Schwingungen. Pearson.
- Eshleman, RL (2017). Rotordynamik. CRC Press.
